Инструкция по заправке картриджей Xerox

11.08.2012

Внимание: воспользуйтесь интерактивным прайс-листом для определения стоимости заправки Вашего картриджа (принтера):

Шаг 1
Шаг 2

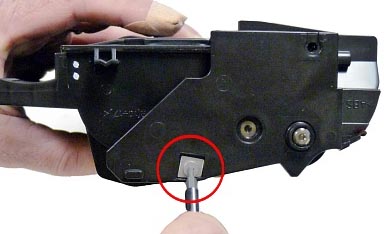

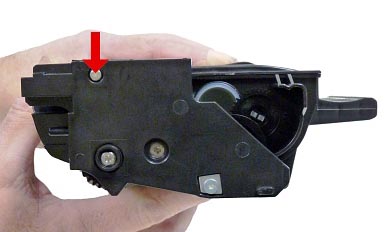

  1. Достаньте металлические клепки с обеих сторон картриджа, поддев их плоской отверткой.

    заправка картриджей xerox

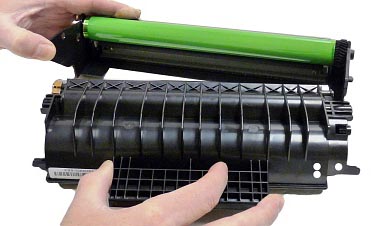

  2. Снимите винты и пластины по обеим сторонам картриджа. Раскройте картридж.

    инструкция по заправке картриджей xerox заправка картриджей принтера xerox

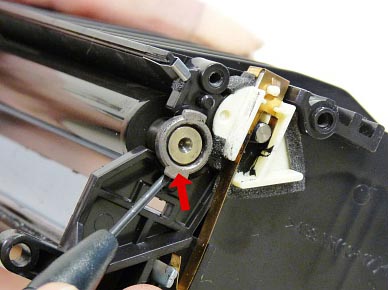

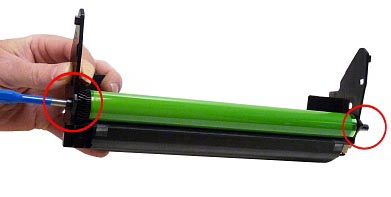

  3. На стороне шестерни барабана будет металлический стержень: протолкните его внутрь, а потом извлеките барабан.

    как заправить картридж xerox xerox phaser 3100 заправка картриджа

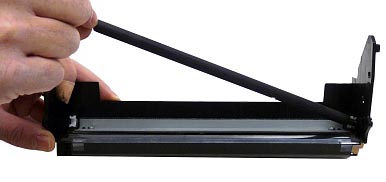

  4. Достаньте ролик первичной зарядки (РПЗ) и протрите его сухой тряпкой.

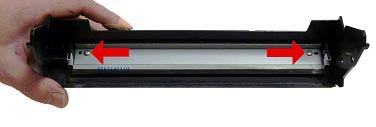

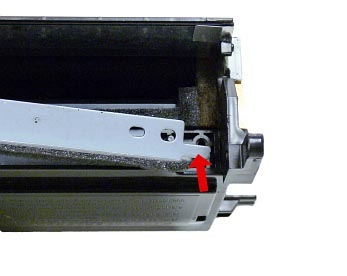

  5. Снимите 2 винта на ракельном ноже и вытряхните засорения из ракеля. Верните винты на место.

    Инструкция по заправке картриджей Xerox изображение 1

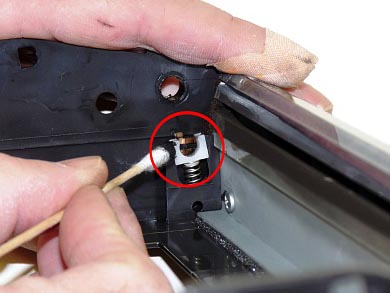

  6. Очистите РПЗ, замените токопроводящую смазку на нем. Поставьте РПЗ обратно.

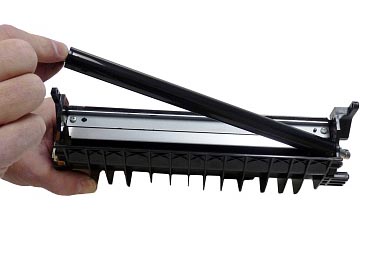

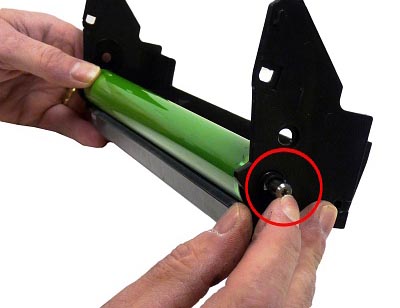

  7. Барабан установите в картридж, вставьте ось фотобарабана.

    Инструкция по заправке картриджей Xerox изображение 2 Инструкция по заправке картриджей Xerox изображение 3

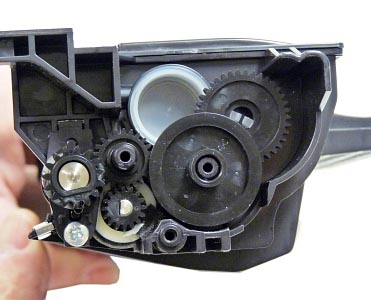

  8. Возьмите другую часть картриджа. Желательно запомнить расположение шестеренок. Снимите 4 свободные шестерни, а также шестерню, закрывающую доступ к пластиковой пробке.

    Инструкция по заправке картриджей Xerox изображение 4 Инструкция по заправке картриджей Xerox изображение 5

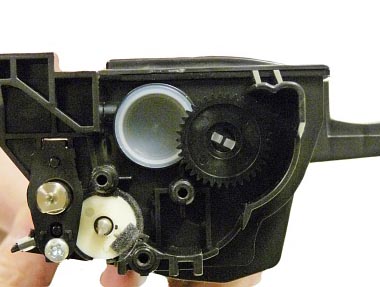

  9. Затем снимите саму пробку.

    xerox phaser 3010 заправка картриджа

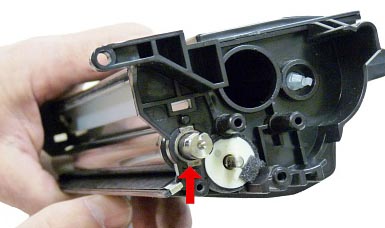

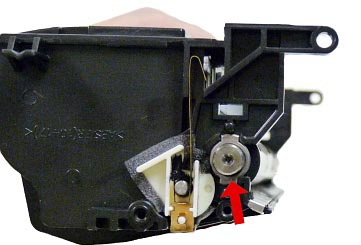

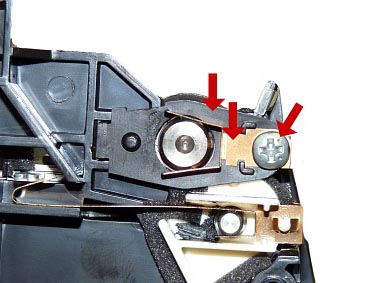

  10. Со стороны магнитного ролика будут винт, фиксатор и контактная пластина, их нужно снять.

    Инструкция по заправке картриджей Xerox изображение 6

  11. Снимите магнитный вал, поддев металлические втулки с обеих его сторон.

    Инструкция по заправке картриджей Xerox изображение 7

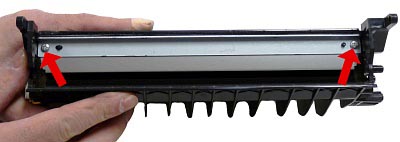

  12. Открутите 2 винта дозирующего лезвия и снимите лезвие. Край лезвия протрите спиртом.

    Инструкция по заправке картриджей Xerox изображение 8

  13. Нижнюю часть приподымите и снимите отверткой.

    Инструкция по заправке картриджей Xerox изображение 9Инструкция по заправке картриджей Xerox изображение 10Инструкция по заправке картриджей Xerox изображение 11

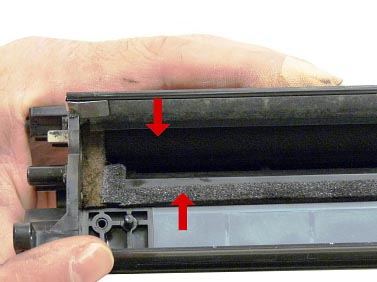

  14. Высыпьте остатки тонера из бункера.

    Инструкция по заправке картриджей Xerox изображение 12

  15. Соберите картридж в обратном порядке: от лезвия до фиксатора.

  16. Вкрутите винт и установите контактную пластину. Стоит капнуть немного токопроводящей смазки на оси магнитного ролика.

    Инструкция по заправке картриджей Xerox изображение 13

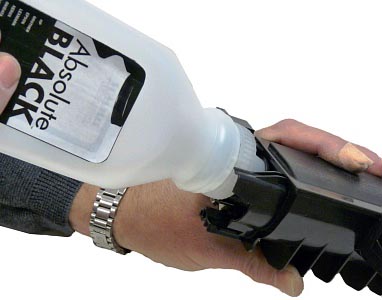

  17. Засыпьте тонер в бункер картриджа и закройте его пробкой.

    тонер для заправки картриджей xerox

  18. Установите снятые шестерни. Соберите картридж из 2-х половинок и вставьте обратно металлические заклепки, пластины и винты.

    Инструкция по заправке картриджей Xerox изображение 14

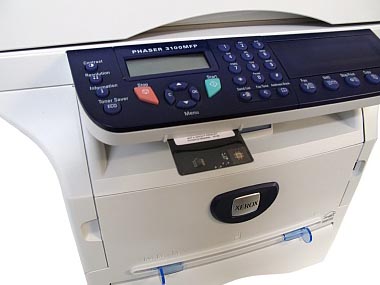

  19. Поставьте в принтер новую смарт-карту и запустите тестовую печать страницы.

    Инструкция по заправке картриджей Xerox изображение 15
