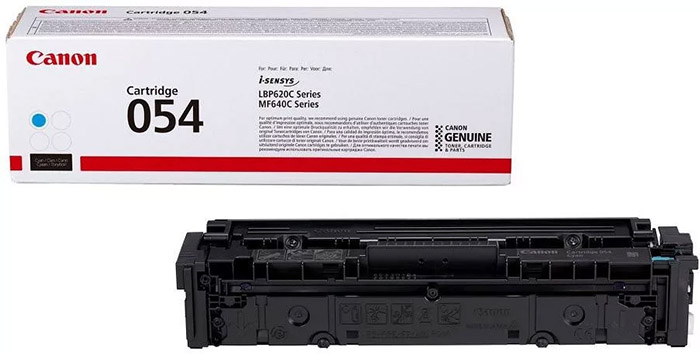

Инструкция по заправке картриджа Canon 054

Если возникла необходимость в заправке 054 (Canon), то есть два варианта – попытаться решить проблему самостоятельно, или довериться специалисту. Если опыта в подобных вещах нет, то предпочтительнее будет второй вариант.

Расскажем о том, как работают мастера в нашем сервисе. Необходимые инструменты и расходные материалы Для профессиональной заправки Canon 054 потребуются следующие вещи:

• крестовая отвертка, а в дополнение небольшая плоская;
• специальный пылесос – собирать тонер;
• тальк для присыпки поверхности барабана;
• изопропиловый спирт;
• салфетка из нетканого материала;
• ватные палочки и диски;
• канцелярский нож или скальпель.

Только когда всё это в наличии и под рукой, можно приступать к процессу.

Пошаговая инструкция по заправке картриджа 054

Алгоритм следующий:

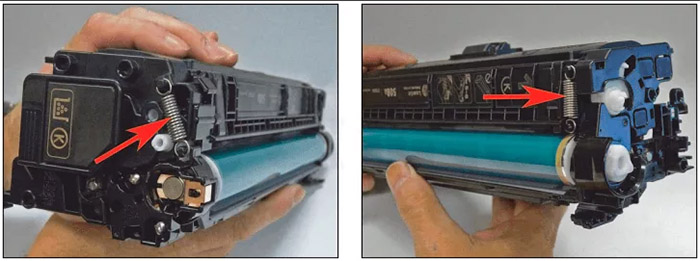

1. Снять пружину, расположенную в левой части картриджа Кэнон.
2. Нажать плоской отверткой на верх торцевой крышки, также с левой стороны. Надавливать до того момента, пока не почувствуется, что точка спайки поддалась.




3. Аккуратно приподнять отверткой крышку с торца и продолжать движение до тех пор, пока она не снимется.
4. Вытащить из картриджа фотобарабан, счистить с него остатки бумажного напыления и тонера.




5. Разделить картридж на две части. При помощи небольшой пластмассовой защелки черного цвета разблокировать соединение с бункером, куда скидывается отработанный материал. Вынуть заглушку, в то же время нажимая напротив выступа, и половины отделятся друг от друга.
6. Удалить из конструкции вал первичного заряда. Смочить в изопропиловом спирте ватный диск, очистить деталь от загрязнений.
7. С помощью компрессора или специализированного пылесоса убрать из бункера весь выработанный мусор. Каждая синяя уплотнительная часть чистящего лезвия должно быть чистой. Для их очистки можно использовать тот же спирт и ватные палочки.
8. Установить обратно чистый вал первичного заряда, снабдив держатель (черный) некоторым объемом токопроводящей смазки.
9. Открутить 2 винтика на боковой редукторной крышке и удалить заглушку – при этом внимательно следить, чтобы не выпала втулка и привод барабана.

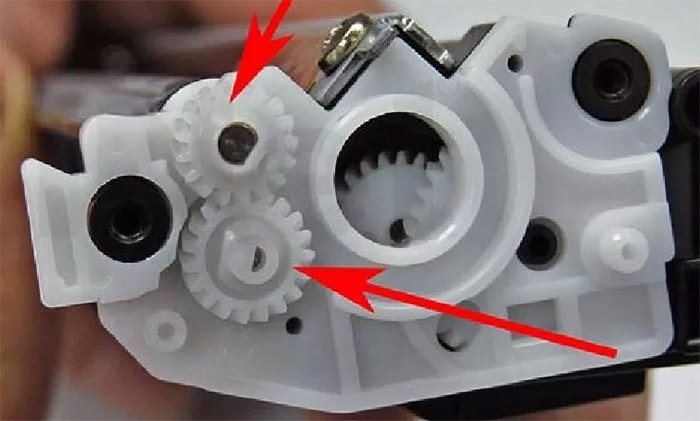

10. Снять большие и малые шестерни, а также торцевую крышку белого цвета, расположенную внутри.




11. Снять вал переноса, слегка сдвинув его. При этом важно, чтобы не потерялись язычок выравнивания и пара округлых втулок.
12. Непосредственно заправка картриджа Canon 054: насыпать новый подходящий цветной или черный тонер в очищенный бункер.
13. Укрепить вал переноса таким образом, чтобы на левой стороне была втулка, выступы которой направлены вверх более продолговатой стороной, а на двух концах детали также есть втулки.
14. Возвратить на свои места все оставшиеся элементы по порядку: большие и малые шестеренки, торцевую внутреннюю крышку, шестеренки валов подающего и проявочного ролика, шестерню и втулку от барабана.
15. Вернуть торцевую крышку и закрутить 2 ее винта.
16. Затем нужно совершить несколько манипуляций с чипом картриджа. С применением канцелярского ножа отрезать держатель чипа, после чего снять и заменить его. Новый чип фиксируется при помощи термоклея.
17. Объединить друг с другом две части картриджа, стараясь хорошенько их выровнять.
18. Присыпать фотобарабан тальком, установить его в бункер.
19. Заменить токопроводящую смазку на оси барабана.
20. Вернуть на место торцевую крышку и пружину.

После этого можно подключить лазерный принтер и попробовать распечатать тестовую страницу. Как видите, заправлять картридж – занятие достаточно сложное и трудоемкое. Поэтому предлагаем обратиться в наш сервисный центр в Санкт-Петербурге, где мы по разумным ценам осуществляем ремонт и обслуживание всех моделей струйных и лазерных принтеров.
