Заправка Xerox 3020/3025 (картридж 106R02773)

05.02.2020

Внимание: воспользуйтесь интерактивным прайс-листом для определения стоимости заправки Вашего картриджа (принтера):

Шаг 1
Шаг 2

Владельцы лазерных принтеров и МФУ Xerox Phaser сталкиваются с высокой стоимостью оригинальных картриджей, поэтому не стоит упускать возможность сэкономить путем повторной заправки. Ресурс устройства такой марки невелик — около 1500 страниц, заполненных на пять процентов. Поэтому, когда принтер используется часто, то тонер будет заканчиваться быстро.

Требуемые материалы и принадлежности: пылесос для тонера, токопроводящая смазка, тальк или присыпка для покрытия барабана, отвертки (крестовая и небольшая плоская), спирт изопропиловый, скальпель или канцелярский ножик, ватные палочки, дрель и саморезы, ватные диски или одноразовая тканевая салфетка.

Инструкция по заправке картриджа Xerox Phaser 3020 / 3025 своими руками

Процесс достаточно сложен для неподготовленного человека, поэтому рекомендуется довериться специалисту. Наш сервис предлагает услугу по заправке картриджа Xerox 3020 / 3025. Что нужно сделать:

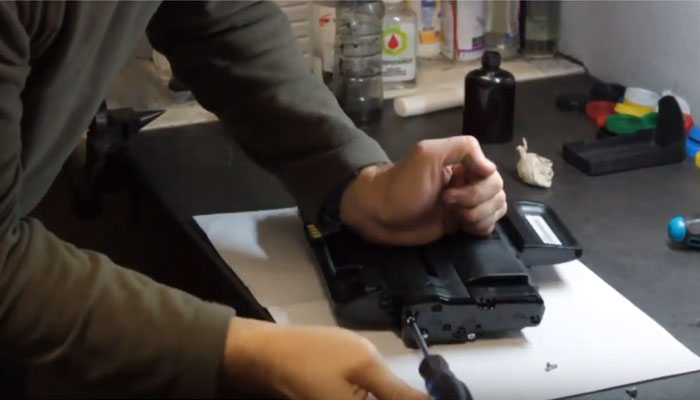

  1. Повернув картридж к себе ручкой, отрезать три пластиковые заклепки при помощи канцелярского ножа. Заклепки расположены на торцевой крышке.

    xerox 3020 заправка
  2. Снять крышку. Важно не сломать ее — она сплошная, хотя и кажется, что собрана из двух частей.

    xerox phaser 3020 заправка

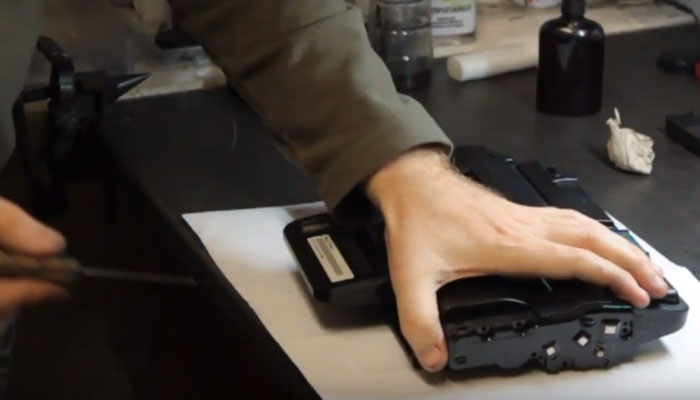

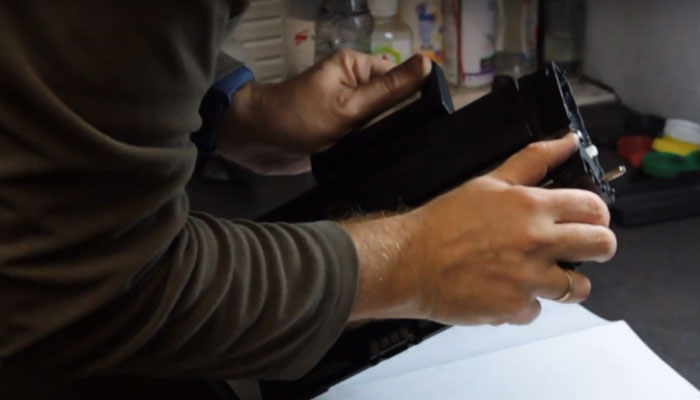

  3. Отрезать еще 4 пластмассовых заклепки с противоположной стороны картриджа.

    xerox 3020 картридж заправка
  4. Отодвинуть крышку (она действительно включает в себя две части).

  5. Разделить картридж 106R02773 надвое.

    xerox phaser 3020 заправка картриджа
  6. Взять ту половину, где располагается бункер отработки.

    заправка принтера xerox phaser 3020

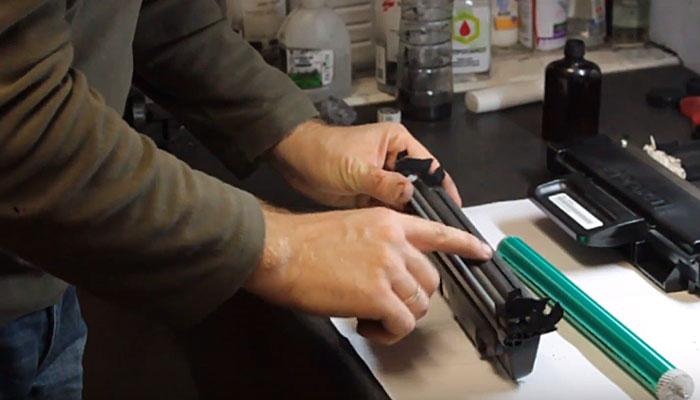

  7. Снять ось от барабана, а затем сам барабан.

  8. Удалить вал первичного заряда, не трогая при этом держатели.

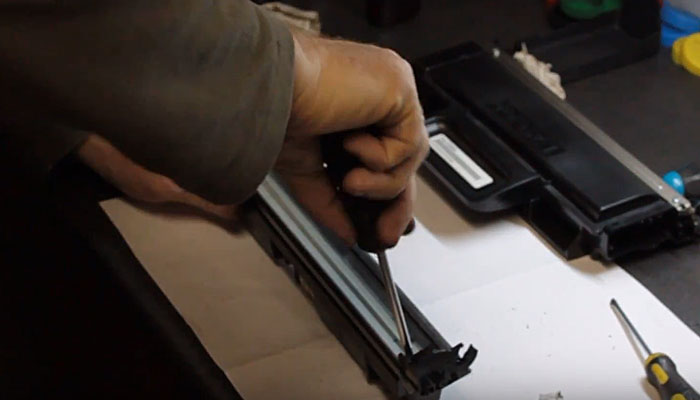

  9. Снять чистящее лезвие путем откручивания 2 винтов.

    принтер xerox phaser 3020 заправка картриджа
  10. Вытащить большую шестеренку.

  11. Убрать остатки использованного тонера из бункера. Подойдет компрессор или специальный пылесос, чтобы очистка была тщательной. При этом краска не должна попасть на уплотнители лезвия.

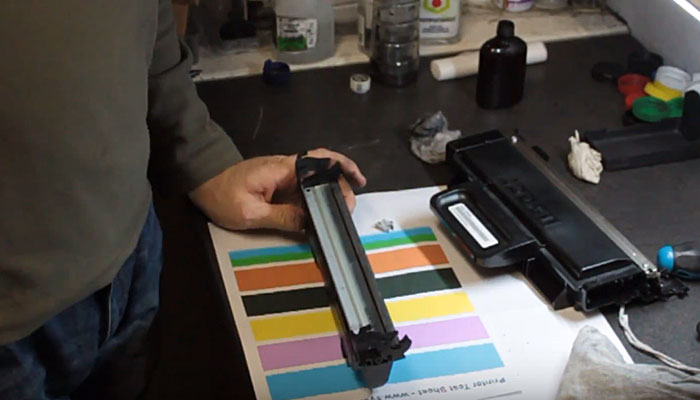

  12. Поставить обратно чистящее лезвие, закрутить винты.

    принтер лазерный xerox phaser 3020 заправка
  13. Почистить вал первичного заряда, монтировать его в устройство. Вал при заправке Xerox 3020 должен быть установлен строго в держателях.

    принтер лазерный xerox phaser 3020 заправка картриджа
  14. Поставить редуктор и продеть через шестеренку ось, затем монтировать крупную шестерню, играющую ведущую роль.

  15. Взять другую часть картриджа, где находится бункер подачи. Снять имеющиеся там шестеренки.

    xerox phaser 3020 заправка картриджа своими руками
  16. Нажать на выступ на валу и при помощи этого действия снять зубчатое колесико.

    xerox 3020 картридж заправка инструкция
  17. Удалить пластину внутри проявочного вала путем откручивания винта.

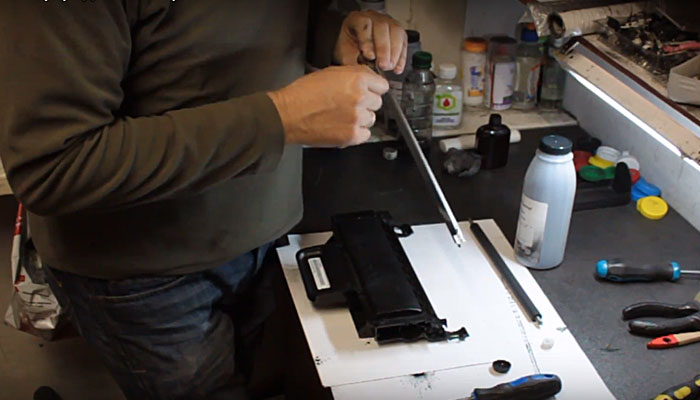

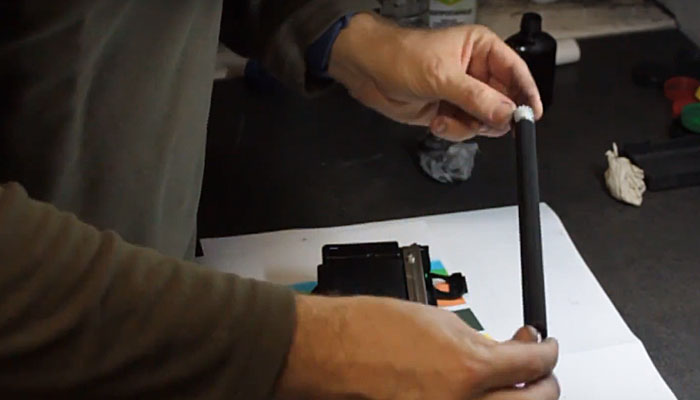

  18. Снять проявочный вал, а затем пробку от бункера для краски. Пробки не очень прочные, нужно действовать аккуратно, чтобы их не сломать.

  19. Снять дозирующее лезвие, открутив 2 болта, и почистить его от старого тонера.

    106r02773 заправка инструкция
  20. Через отверстие проявочного вала вычистить из емкости остатки красящего вещества. Затем почистить уплотнители лезвия и вал для подачи краски.

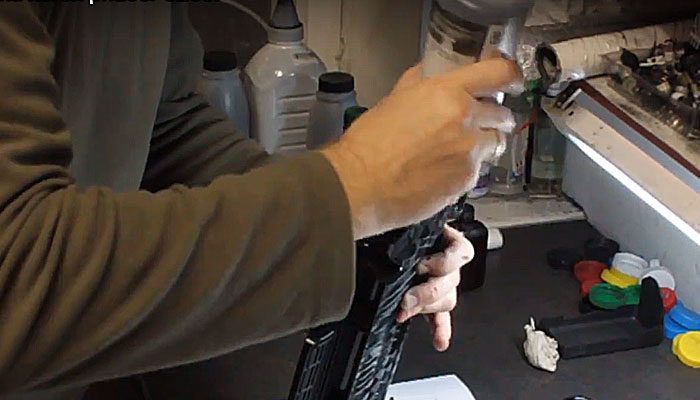

  21. Произвести заправку Xerox Phaser 3020 подходящим для этой модели тонером.

    xerox 3025 заправка

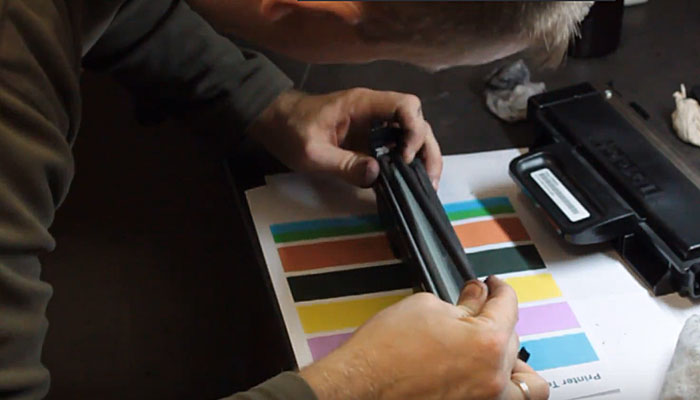

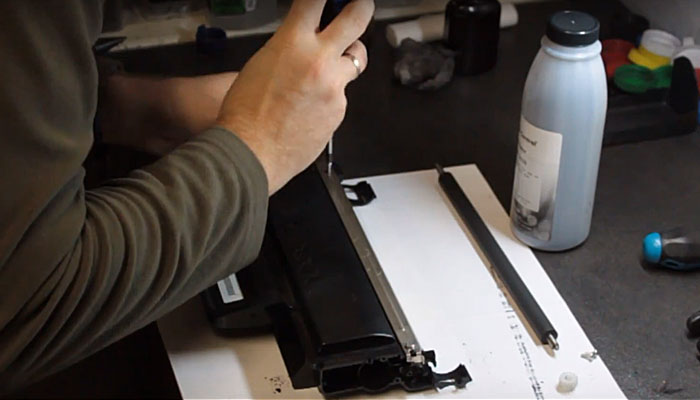

  22. Установить и зафиксировать болтами дозирующее лезвие. Перед этим следует его хорошо очистить, чтобы в будущем не появлялись полосы при печати. Очистка производится изопропиловом спиртом при помощи ватного диска, но осторожно, чтобы не погнуть лезвие.

    xerox phaser 3025 заправка

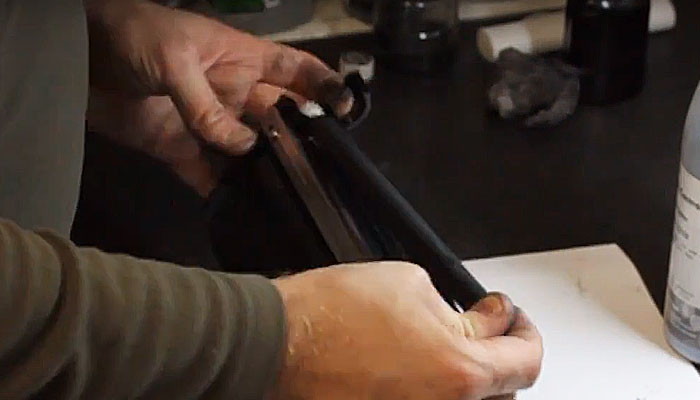

  23. Установить вал проявки и пластину, которая укрепляется внутри винтом.

    xerox 3025 картридж заправка

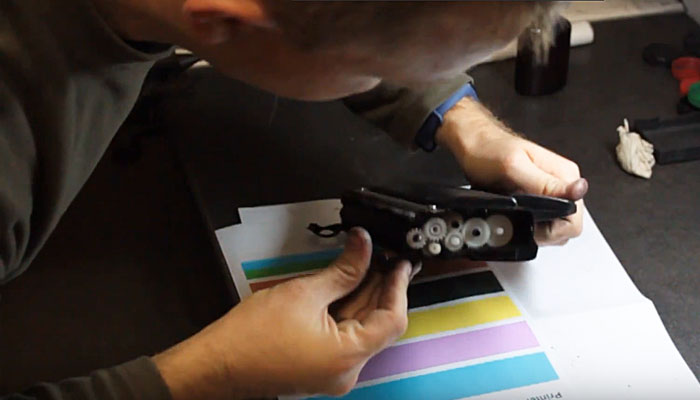

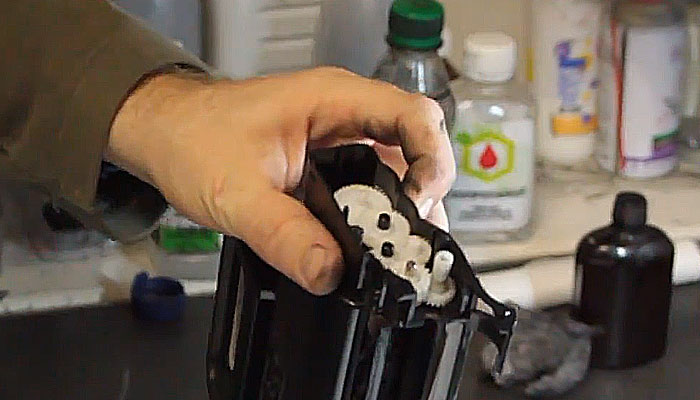

  24. Монтировать в нужном порядке 4 шестеренки. Чтобы это сделать было проще, можно нажимать на шнековый механизм.

    xerox phaser 3025 заправка картриджа

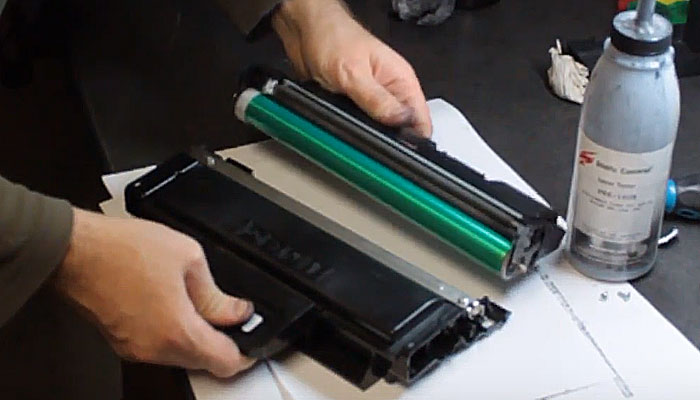

  25. Отслеживая совпадение точек соединения пружин, собрать вместе две части картриджа.

    заправка принтера xerox phaser 3025
  26. Поставить со стороны шестерни обе половинки торцевых крышек (сперва верхнюю, потом нижнюю).

  27. В четырех заклепках высверлить отверстия и вкрутить болты или саморезы.

  28. Удалить старый чип. Поставить новый, выдвинув его изнутри контактной заглушки.

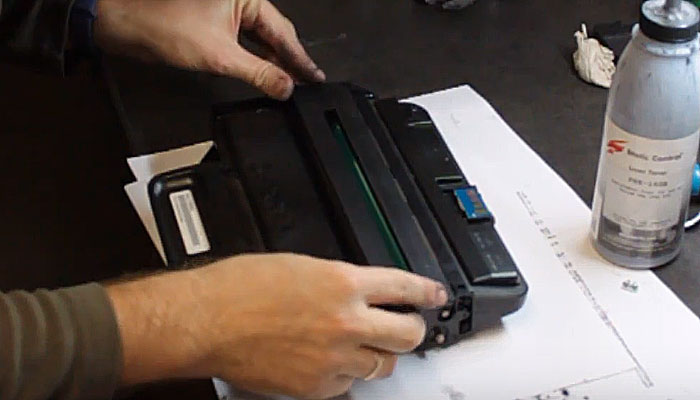

  29. Прикрутить на три винта торцевую крышку.

    принтер xerox phaser 3025 заправка картриджа

Стоит иметь в виду, что если принтер или МФУ подвергались прошивке, то чип необходимо залепить скотчем либо изолентой. Прошивая ксерокс, некоторые забывают снять CRUM контакта. Если чип в этом случае вступит в контакт с устройством, то прошивка собьется.

service812Гарантию качественной заправки и работоспособности принтера дают мастера из нашего сервиса. Мы находимся в Санкт-Петербурге, при необходимости можем выехать для работы к вам домой, в офис или магазин в пределах СПб. С ценами вы можете ознакомиться в прайсе.
