Замена кнопки питания Samsung ML2510

02.08.2017

Внимание: воспользуйтесь интерактивным прайс-листом для определения стоимости заправки Вашего картриджа (принтера):

Это руководство потребует от пользователя демонтажа задней и верхней панели для доступа к кнопке. Также данным руководством по разборке / сборке принтера Samsung ML2510 можно воспользоваться, если Вам требуется замена других элементов.

Шаг 1. Задняя панель

Замена кнопки питания Samsung ML2510

Замена кнопки питания Samsung ML2510 1

Замена кнопки питания Samsung ML2510 2

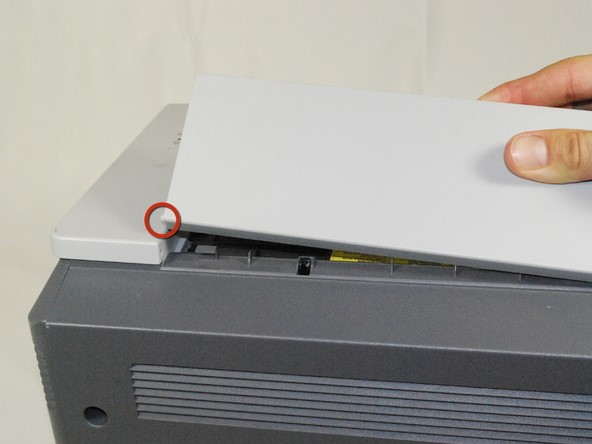

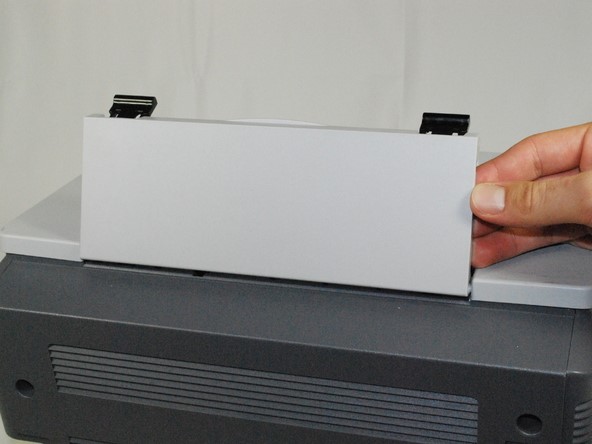

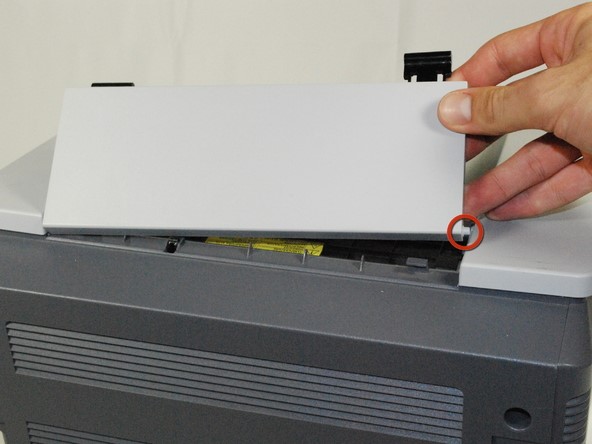

Снимите шарнирную верхнюю панель, взяв маленькие штифты в нижней части панели из отверстий.

Шаг 2

Замена кнопки питания Samsung ML2510 4

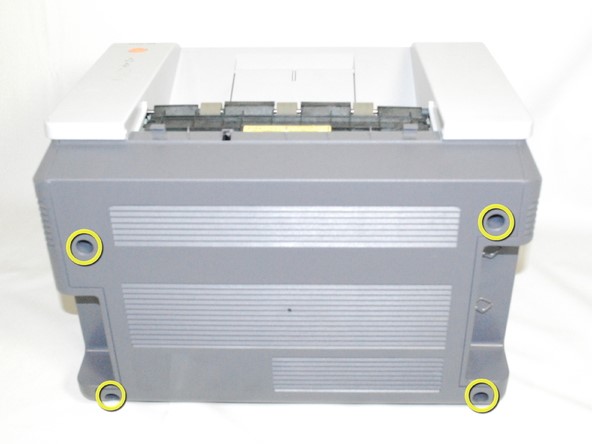

С помощью крестообразной отвертки № 2 удалите четыре 1-дюймовых винта на задней панели принтера.

Шаг 3

Замена кнопки питания Samsung ML2510 5 5

Замена кнопки питания Samsung ML2510 6

Замена кнопки питания Samsung ML2510 7

Аккуратно поднимите верхнюю панель, одновременно оттягивая заднюю панель.

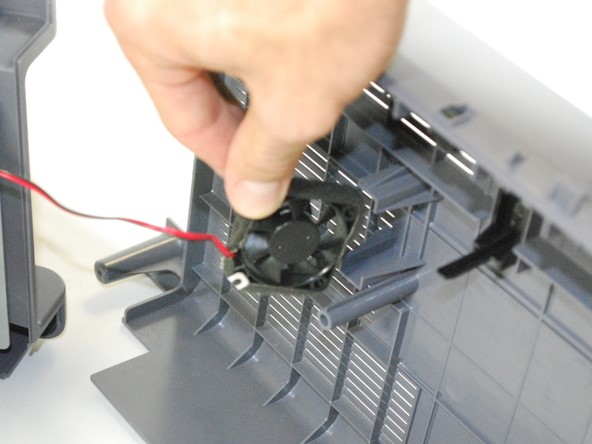

Прежде чем полностью вытащить заднюю панель, обязательно выньте задний охлаждающий вентилятор из гнезда.

Шаг 4. Кнопка питания

Замена кнопки питания Samsung ML2510 8

Замена кнопки питания Samsung ML2510 9

Замена кнопки питания Samsung ML2510 10

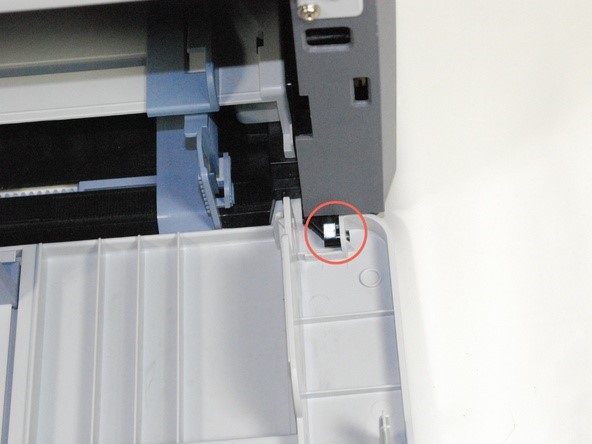

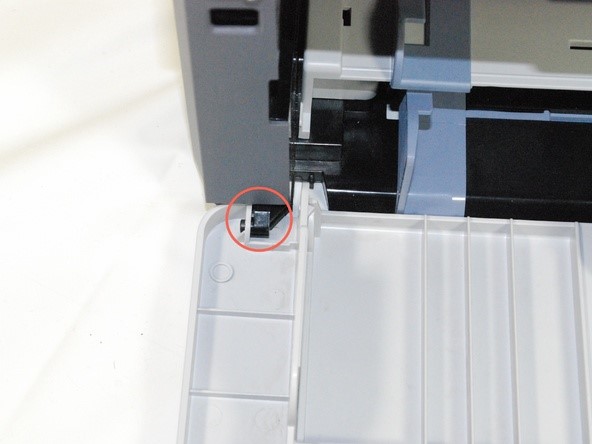

Снимите переднюю панель, осторожно перемещая отверстия на панели с колышками, прикрепленными к основному корпусу принтера, по одному.

Шаг 5

Замена кнопки питания Samsung ML2510 11

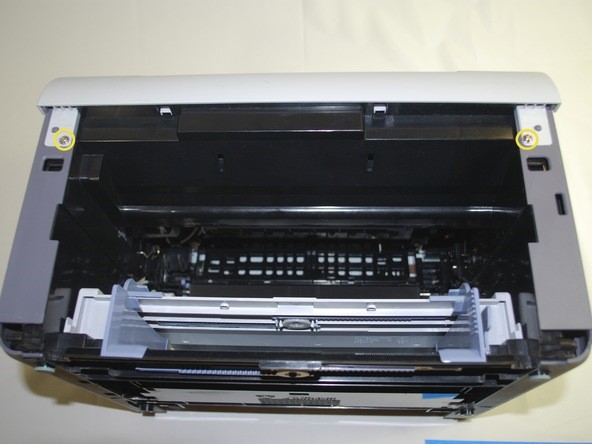

Используя отвертку, открутите 2 винта на передней поверхности принтера.

Шаг 6.

Замена кнопки питания Samsung ML2510 12

Замена кнопки питания Samsung ML2510 13

Замена кнопки питания Samsung ML2510 14

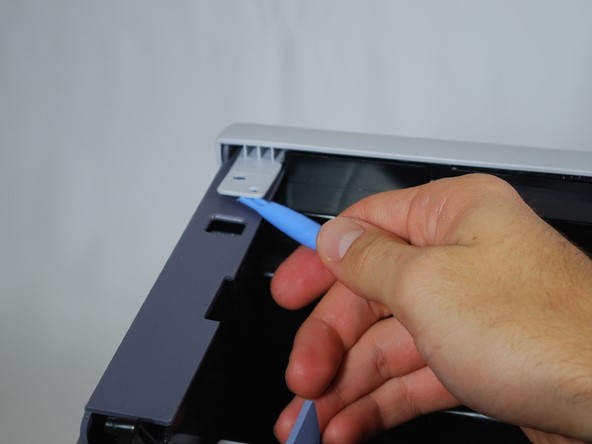

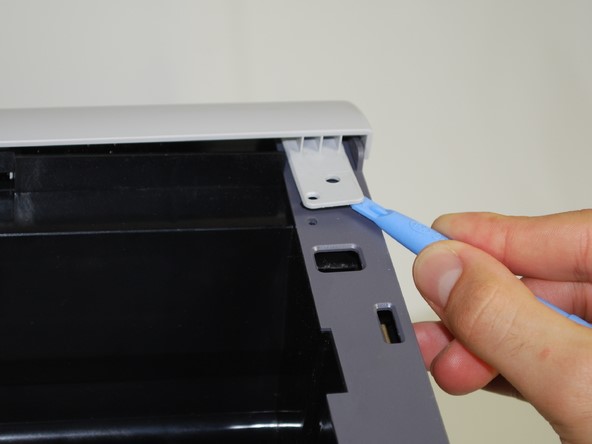

Используя пластиковый инструмент для открывания, осторожно поднимите одну сторону верхней панели от ее штифта.

Повторите для другой стороны.

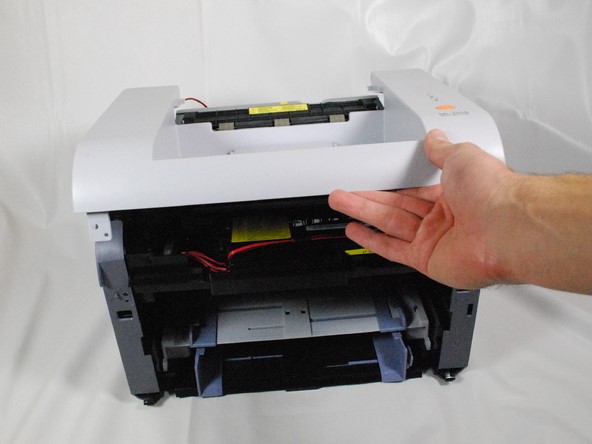

Поднимите верхнюю панель спереди, чтобы полностью ее снять.

Переверните верхнюю панель, чтобы открыть нижнюю часть, и нажмите кнопку.

Шаг 7.

Замена кнопки питания Samsung ML2510 15

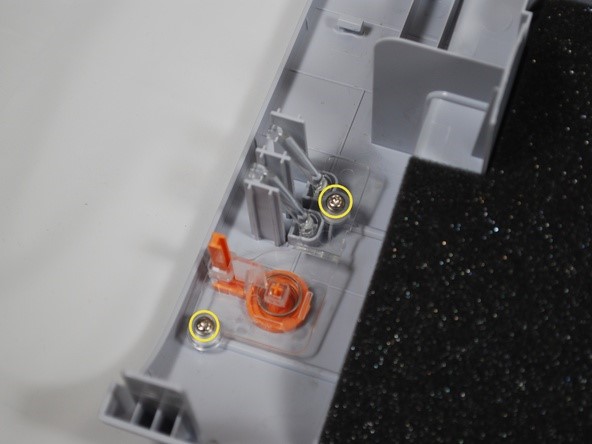

Используя отвертку, выкрутите два винта с нижней части

Шаг 8

Замена кнопки питания Samsung ML2510 16

Замена кнопки питания Samsung ML2510 17

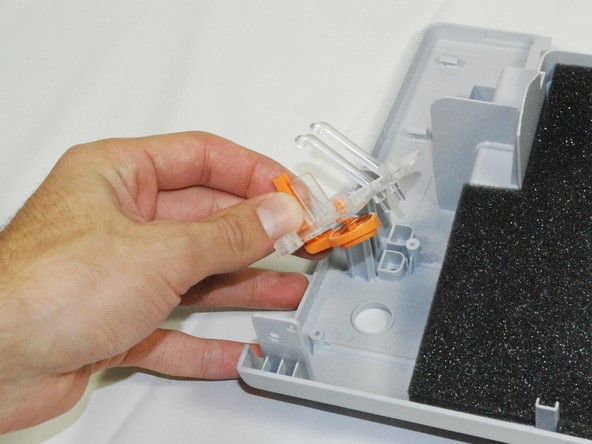

Снимите прозрачную пластмассовую деталь и оранжевую кнопку с панели.

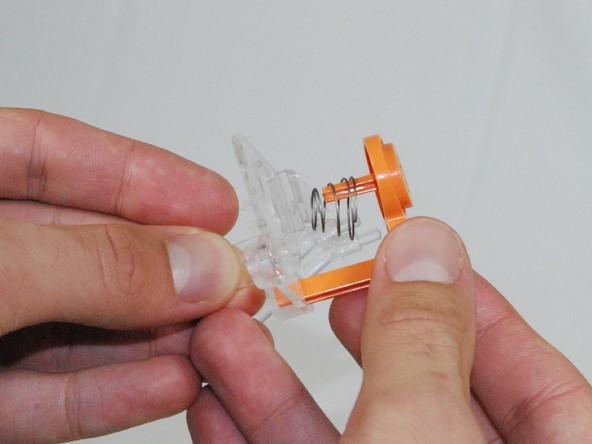

Снимите оранжевую кнопку и пружину с прозрачной пластмассовой детали.

Замените кнопку и соберите принтер в соответствии с указаниями в обратном порядке.

Как видите, для самостоятельной замены кнопки питания принтера требуются только стандартные инструменты и новая деталь для замены. Однако, при отсутствии опыта, можно повредить или сломать пластиковые детали принтера, для гарантированно отличного результата обращайтесь к специалистам Service812.ru. Обслуживание и ремонт оргтехники Samsung компанией с 15-летней историей!

В случае, если Вы заключите договор абонентского обслуживания оргтехники с нашим сервис-центром, вам не придется самостоятельно осуществлять обслуживание принтеров, этим займутся наши специалисты.
